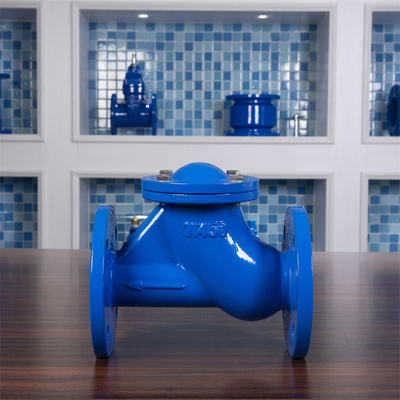

يستخدم صمام فحص الكرة المنزلق كرات مطاطية من الجلد B كقرص الصمام.تحت تأثير الوسيط ، يمكن أن يتدحرج لأعلى ولأسفل على المسار المنزلق المتكامل في جسم الصمام لفتح أو إغلاق الصمام.أداء الختم جيد..يعتمد جسم الصمام على قناة تدفق مياه كاملة ، ومعدل التدفق كبير.مقاومة منخفضة.فقدان الرأس أقل بنسبة 50٪ من النوع المتأرجح ، ويمكن تثبيته أفقيًا أو رأسيًا.يمكن استخدامه للمياه الباردة والماء الساخن وشبكات أنابيب الصرف الصحي الصناعية والمنزلية.إنه أكثر ملاءمة لمضخات الصرف الصحي الغاطسة.درجة الحرارة المتوسطة 0-80 درجة مئوية.

يتكون صمام الفحص الكروي الخالي من التآكل من جسم صمام وكرة ولوحة حاجز.إنها تستخدم كرة دحرجة مغطاة بالمطاط كقرص صمام.تحت تأثير الوسيط ، يمكن أن يتدحرج لأعلى ولأسفل ولليسار ولليمين على المسار المنزلق المتكامل في جسم الصمام للفتح أو الإغلاق.الصمام ، المغلق عن طريق تقليل الضوضاء ، لا ينتج مطرقة مائية ، وله أداء إغلاق جيد ، وفقدان أقل للرأس ، ويمكن تركيبه أفقيًا أو رأسيًا.

الشروط والمواد الفنية:

1. طول الهيكل يتوافق مع EN 558-1 ، السلسلة الأساسية 48 (DIN 3202 F6)
2. اتصال شفة يتوافق مع EN 1092-2
3. الختم الناعم
4. تتحمل كامل
5. درجة الحرارة المطبقة: -20 ～ 120 ℃
6. جسم الصمام: حديد الزهر / حديد الدكتايل
7. الكرة: حزمة EPDM
8. الحجم المطبق: DN50 ～ DN800

مخطط هيكل المنتج والأبعاد الرئيسية:
