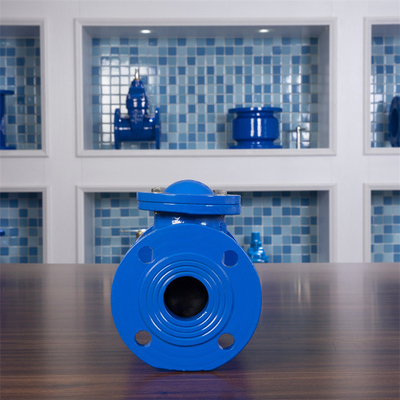

صمام فحص الكرة هو صمام فحص بهيكل سائل مقلوب متعدد الكرات ، متعدد القنوات ، متعدد المخاريط ، يتكون بشكل أساسي من أجسام الصمامات الأمامية والخلفية ، والكرات المطاطية ، والأجسام المخروطية ، إلخ.

مبدأ عملها هو: الكرة المطاطية تتدحرج في غطاء القبة لضربة قصيرة لتحقيق فتح وإغلاق الصمام.عندما تبدأ مضخة الماء ، تندفع المياه لفتح الكرة المطاطية تحت تأثير الضغط ، بحيث تتدحرج الكرة المطاطية إلى اليمين ، ويتم تثبيت موضعها بواسطة المخروط الموجود في جسم الصمام الخلفي ، ويفتح صمام الفحص ؛بعد توقف المضخة ، بسبب ضغط الماء العائد يجبر الكرة المطاطية على الالتفاف إلى جسم الصمام الأمامي الأيسر لإغلاق صمام الفحص.الكرة المطاطية مصنوعة من كرة فولاذية مجوفة ، والمطاط ذو المرونة الجيدة لا يضمن فقط الختم ، بل يقلل أيضًا من الأضرار التي لحقت بنظام خطوط الأنابيب أثناء عملية إغلاق الصمام.عند فتح الصمام ، يمكن للجسم المخروطي الشكل مع الثقوب إصلاح الكرة الفولاذية والتخلص من ضغط منطقة التلامس بين الكرة المطاطية والجسم المخروطي الشكل ، بحيث يكون التلامس ملامسًا للسطح ، وتسبب الخسارة الهيدروليكية عن طريق اهتزاز الكرة المطاطية في جسم الصمام.

الكرة المطاطية مصنوعة من كرة فولاذية مجوفة ، ويمكن للمطاط ذي المرونة الجيدة أن يضمن الختم ويقلل من الأضرار التي لحقت بنظام خط الأنابيب أثناء عملية إغلاق الصمام.يقوم المخروط ذو الفتحات بإصلاح الكرة الفولاذية عند فتح الصمام ويزيل الضغط على سطح التلامس بين الكرة المطاطية والمخروط ، مما يجعل سطح التلامس ملامسًا ، مما يقلل من الفقد الهيدروليكي الناجم عن اهتزاز الكرة المطاطية في الصمام .في أنظمة خطوط الأنابيب الكبيرة ، يمكن أن يحل استخدام صمامات فحص كروية بثلاثة أو أربعة تدفق محل هيكل لوحة الصمام الكبير ، ويقلل من وزن لوحة الصمام ، ويجعل قناة التدفق الداخلية بنية مسامية مستقلة.يتم وضع الكرة في كل ثقب ، والسائل في عملية الدخول إلى جسم الصمام وعملية التدفق ، يسلكون طريقهم الخاص ، دون التداخل مع بعضهم البعض ، مما يقلل من قوة التأثير والاهتزاز أثناء عملية إغلاق الصمام ، تقليل الضوضاء ، والقضاء تمامًا على فشل تشغيل الكرة.لا توجد أجزاء مفصلية في صمام فحص الكرة متعدد القنوات (وجود العمود والبطانة ، لا توجد حركة احتكاك ميكانيكية نسبية ، مقارنة بصمام فحص التأرجح ، ولا يوجد جزء ارتداء ، وله عمر خدمة أطول ولا يوجد اعمال صيانة.

الشروط والمواد الفنية:

1. طول الهيكل يتوافق مع EN 558-1 ، السلسلة الأساسية 48 (DIN 3202 F6)
2. اتصال شفة يتوافق مع EN 1092-2
3. الختم الناعم
4. تتحمل كامل
5. درجة الحرارة المطبقة: -20 ～ 120 ℃
6. جسم الصمام: حديد الزهر / حديد الدكتايل
7. الكرة: حزمة EPDM
8. الحجم المطبق: DN50 ～ DN800

مخطط هيكل المنتج والأبعاد الرئيسية:
