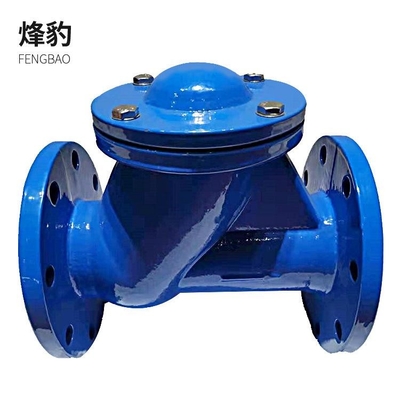

تفاصيل المنتج:
|
| يكتب:: | مصفاة حديد الدكتايل Y | حجم الميناء:: | DN300 |
|---|---|---|---|
| مادة:: | الماء ، ماء الصنبور ، الزيت ، الطعام ، البخار | مادة الجسم:: | GGG50 |
| درجة حرارة الوسائط: | درجة حرارة منخفضة ودرجة حرارة طبيعية | ضغط:: | PN10 |
| إبراز: | DIN3202 F6 صمام فحص حديد الدكتايل,صمام فحص حديد الدكتايل 300 مم,صمام فحص PN10 لخط الصرف الصحي |
||
1. صمام فحص التأرجح: قرص صمام فحص التأرجح على شكل قرص ويدور حول عمود ممر مقعد الصمام.نظرًا لأن الممر في الصمام مبسط ، تكون مقاومة التدفق أصغر من مقاومة صمام فحص الرفع.إنها مناسبة للمناسبات ذات القطر الكبير مع معدل تدفق منخفض وتغيرات غير متكررة في التدفق ، ولكنها غير مناسبة للتدفق النابض ، وأداء الختم ليس جيدًا مثل نوع الرفع.ينقسم صمام فحص التأرجح إلى ثلاثة أنواع: نوع الفص المفرد ونوع الفص المزدوج والنوع متعدد الفصوص.تنقسم هذه الأشكال الثلاثة بشكل أساسي وفقًا لقطر الصمام.
صمام فحص هادئ
صمام فحص هادئ
2. صمام فحص الرفع: صمام فحص ينزلق قرصه على طول الخط المركزي العمودي لجسم الصمام.لا يمكن تركيب صمامات فحص الرفع إلا على خطوط الأنابيب الأفقية.بالنسبة لصمامات الفحص ذات القطر الصغير ذات الضغط العالي ، يمكن أن يكون القرص مصنوعًا من كرات..شكل جسم الصمام لصمام فحص الرفع هو نفس شكل صمام الكرة الأرضية (يمكن استخدامه بشكل مشترك مع صمام الكرة الأرضية) ، لذلك يكون معامل مقاومة السوائل الخاص به أكبر.هيكلها مشابه لصمام الكرة الأرضية ، وجسم الصمام والقرص هما نفس الصمام الكروي.تم تشكيل الجزء العلوي من قرص الصمام والجزء السفلي من غطاء المحرك بأكمام توجيه.يمكن رفع دليل قرص الصمام وخفضه بحرية في دليل دليل الصمام.عندما يتدفق الوسيط في اتجاه مجرى النهر ، يتم فتح قرص الصمام بواسطة دفع الوسيط.يسقط عموديًا على مقعد الصمام لمنع التدفق العكسي للوسط.يكون اتجاه قنوات المدخل والمخرج المتوسطة لصمام فحص الرفع المباشر عموديًا على اتجاه قناة مقعد الصمام ؛يحتوي صمام فحص الرفع العمودي على نفس اتجاه قنوات المدخل والمخرج المتوسطة مثل قناة مقعد الصمام ، ومقاومة التدفق أصغر من تلك الموجودة في النوع المباشر.
3. صمام فحص القرص: صمام فحص يدور فيه القرص حول عمود المسمار في مقعد الصمام.يتميز صمام فحص القرص بهيكل بسيط ويمكن تركيبه فقط على خطوط أنابيب أفقية ذات أداء إحكام ضعيف.
4. صمام فحص خط الأنابيب: صمام ينزلق فيه قرص الصمام على طول الخط المركزي لجسم الصمام.صمام فحص خط الأنابيب هو صمام جديد.إنه صغير الحجم وخفيف الوزن وجيد في تكنولوجيا المعالجة.إنه أحد اتجاهات تطوير صمام الفحص.ومع ذلك ، فإن معامل مقاومة السوائل أكبر قليلاً من معامل مقاومة التأرجح.
5. صمام فحص الضغط: يستخدم هذا النوع من الصمامات كصمام لتغذية الغلايات بالماء وقطع البخار.لديها الوظيفة الشاملة لصمام فحص الرفع وصمام الكرة الأرضية أو صمام الزاوية.
بالإضافة إلى ذلك ، هناك بعض صمامات الفحص غير المناسبة لتركيب مخرج المضخة ، مثل صمام القدم ، ونوع الزنبرك ، والنوع Y ، إلخ.
مواد :
| مرشح نوع y (تجويف كامل) | سمك شفة | شفة الدائرة الخارجية | طول الهيكل | ارتفاع خط الماء | قطر خط الماء | ارتفاع | قطر الشاشة | طول المرشح | فتحة التصفية | مسافة مركز المرشح |
| DN50 | 17 | 160 | 125 | 1.5 | 100 | 185 | 48 | 85 | 2 | 4 |
| DN65 | 17 | 180 | 145 | 1.5 | 118 | 210 | 60 | 95 | 2 | 4 |
| DN80 | 17 | 190 | 160 | 2 | 132 | 242 | 68 | 116 | 2 | 4 |
| DN100 | 17 | 215 | 180 | 2 | 154 | 265 | 82 | 137 | 2 | 4 |
| DN125 | 240 | 210 | 2 | 172 | ||||||
| DN150 | 280 | 240 | 2 | 217 | 113 | 165 | 3 | 5 | ||
| DN200 | 20 | 335 | 295 | 2 | 262 | |||||
| DN250 | 24 | 2.5 | 307 |
| مرشح من النوع y (قطر مخفض) | سمك شفة | شفة الدائرة الخارجية | طول الهيكل | ارتفاع خط الماء | قطر خط الماء | ارتفاع | قطر الشاشة | طول المرشح | فتحة التصفية | مسافة مركز المرشح | وزن | الطول |
| DN50 | 12.5 | 156 | 201 | 2 | 102 | 185 | 48 | 85 | 2 | 4 | 4.5 | 205 |
| DN65 | 12 | 175 | 217 | 2 | 123 | 210 | 60 | 95 | 2 | 4 | 6.5 | 220 |
| DN80 | 14 | 190 | 247 | 2 | 134 | 242 | 68 | 116 | 2 | 4 | 8 | 250 |
| DN100 | 14.5 | 209 | 293.5 | 2 | 157 | 265 | 82 | 137 | 2 | 4 | 10.5 | 298 |
| DN125 | 20 | 240 | 14 | 315 | ||||||||
| DN150 | 24 | 280 | 335 | 113 | 165 | 2 | 5 | 19 | 350 | |||
| DN200 | 24 | 335 | 405 | 34 | 410 | |||||||
| DN250 | 24 | 405 | 460 | 58 | 525 | |||||||
| DN300 | 24 | 460 | 520 | 80 | 605 | |||||||
| DN350 | 25 | 520 | 580 | 98 | 627 | |||||||
| DN400 | 27 | 580 | 126 | 630 |
مصنع صمامات Fengbao هو مصنع كيان يتمتع بخبرة إنتاج احترافية وتكنولوجيا تصنيع احترافية.تلتزم الشركة بفلسفة العمل المتمثلة في "الخدمة الموجهة نحو العملاء ، والموجهة نحو الجودة ، والاهتمام" ، وتدمج جميع أنواع موارد المزايا المهنية ، وتخلق منتجات فعالة من حيث التكلفة.تمتلك الشركة فريقًا ممتازًا للبحث والتطوير ، مكرسًا لإنشاء منتجات جديرة بالثقة.ابحث عن تطوير جديد وأنشئ علامة تجارية جديدة.
لقد جمع الفريق الأساسي المهنيين ذوي الخبرة في مجال البحث والتطوير والإنتاج والتشغيل.تولي الشركة أهمية كبيرة لنمو موظفيها أثناء النمو ، وقد التزمت منذ فترة طويلة بتماسك وتحسين إحساسهم بالمسؤولية والمستوى التقني والمعرفة المهنية.توفر الشركة فرصًا ومنصات تطوير لكل موظف ممتاز ، وتوفر نظامًا موحدًا للتدريب وآلية الترقية ، وتساعد الموظفين على التحسين والنمو في مجال عملهم.
تتميز منتجات الشركة بشكل أساسي بالسعر المناسب والجودة الممتازة والأداء العالي التكلفة.البحث والتطوير المستقل للشركة ، والإنتاج ، والإنتاج الفريد ، لتحقيق جودة من الدرجة الأولى ، ويفضلها غالبية العملاء!
| س 1.هل يمكنني الحصول على طلب عينة للصمام؟ | ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة. العينات المختلطة مقبولة. |
| س 2.هل لديك أي حد موك لأمر الصمام؟ | ج: موك منخفضة ، 1 قطعة لفحص العينة متاح |
| س 3.كيف تقوم بشحن البضائع وكم يستغرق وصولها؟ | ج: نحن عادة السفينة عن طريق البحر.يستغرق الوصول في العادة 30 يومًا.الشحن الجوي اختياري أيضا. |
| س 4.كيف تشرع في طلب الصمام؟ | ج: أولاً ، أخبرنا بمتطلباتك أو طلبك.ثانيًا ، نقتبس وفقًا لمتطلباتك أو اقتراحاتنا ، ثالثًا يؤكد العميل العينات والأماكن التي يتم إيداعها لطلب رسمي ، رابعًا نرتب الإنتاج. |
| س 5: هل أنت منتجات قياسية؟ | ج: نموذجنا قياسي ، إذا كان لديك طلب محدد ، يرجى إخبارنا. |
| س 6: هل لديك مصلحة في القيام بعناصر التصميم الخاصة بنا؟ | ج: إطلاقا!لدينا اهتمام كبير. |
