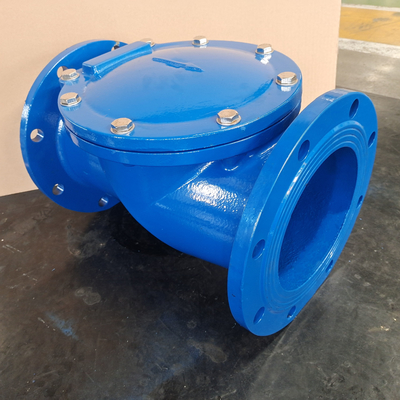

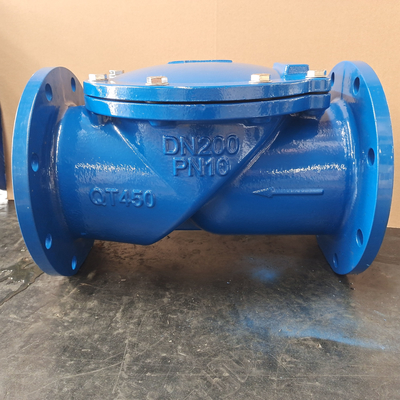

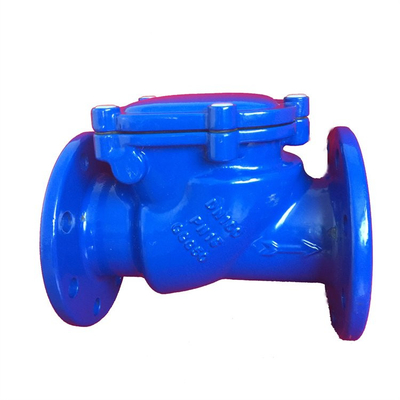

فحص الصمام الزهر عقيدية الحديد الزهر شفة سوينغ فحص الصمام

صمام فحص كروي من حديد الدكتايل هو صمام فحص بهيكل سائل مقلوب متعدد الكرات ، متعدد القنوات ، متعدد المخاريط ، يتكون بشكل أساسي من أجسام الصمامات الأمامية والخلفية ، والكرات المطاطية ، والأجسام المخروطية ، إلخ.

مبدأ عملها هو: الكرة المطاطية تتدحرج في غطاء القبة لضربة قصيرة لتحقيق فتح وإغلاق الصمام.عندما تبدأ مضخة الماء ، تندفع المياه لفتح الكرة المطاطية تحت تأثير الضغط ، بحيث تتدحرج الكرة المطاطية إلى اليمين ، ويتم تثبيت موضعها بواسطة المخروط الموجود في جسم الصمام الخلفي ، ويفتح صمام الفحص ؛بعد توقف المضخة ، بسبب ضغط الماء العائد يجبر الكرة المطاطية على الالتفاف إلى جسم الصمام الأمامي الأيسر لتحقيق إغلاق عدم الرجوع.الكرة المطاطية مصنوعة من كرة فولاذية مجوفة ، والمطاط ذو المرونة الجيدة لا يضمن فقط الختم ، بل يقلل أيضًا من الأضرار التي لحقت بنظام خطوط الأنابيب أثناء عملية إغلاق الصمام.عند فتح الصمام ، يمكن لجسم المخروط مع الثقوب إصلاح الكرة الفولاذية وإزالة الضغط على منطقة التلامس بين الكرة المطاطية والجسم المخروطي ، بحيث يكون التلامس ملامسًا للسطح ، مما يقلل الفقد الهيدروليكي الناجم عن اهتزاز الكرة المطاطية في جسم الصمام.

المقياس التقني
